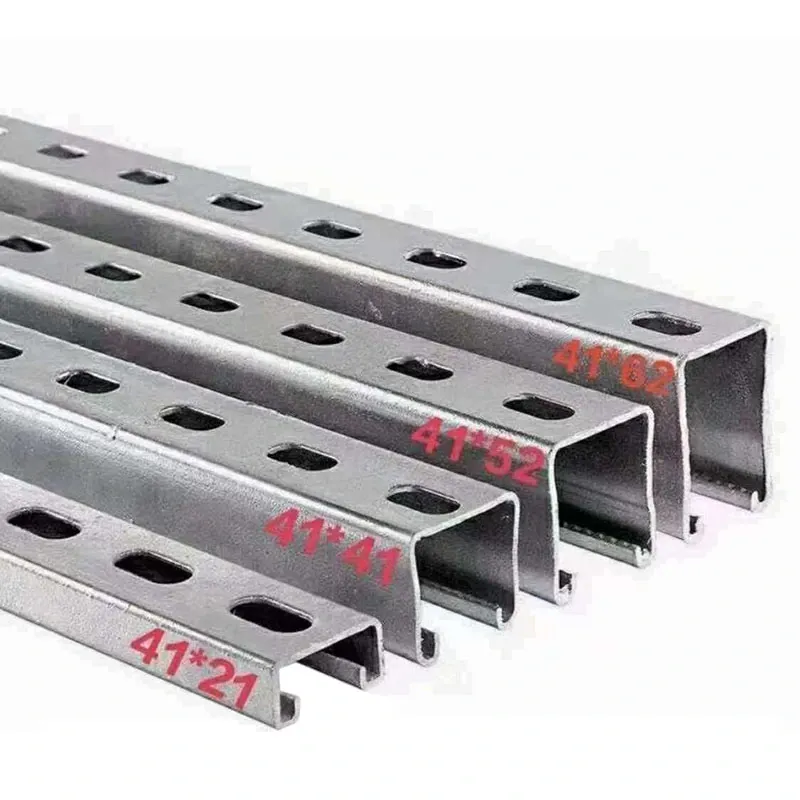

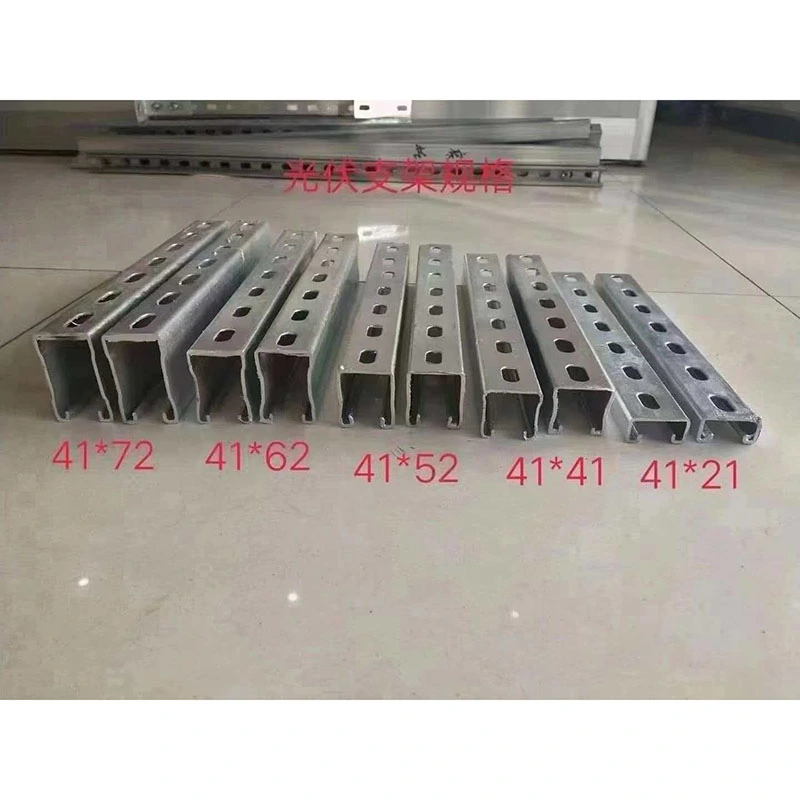

Support en acier galvanisé à chaud pour profilé en U

Le support en acier galvanisé à chaud pour profilé en U de ZHONGTIAN est conçu pour les applications de montage photovoltaïque à long terme. Fabriqué à partir d'acier à profilé en U laminé à chaud Q235B ou Q355B et galvanisé selon GB/T 13912, il combine résistance à la corrosion, résistance structurelle, installation réglable et personnalisation en usine. Il convient aux fermes solaires au sol, aux systèmes photovoltaïques agricoles, aux systèmes photovoltaïques de pêche, aux systèmes de toit et aux abris de voiture solaires.

Protection contre la corrosion

Galvanisation à chaud

Le support en acier galvanisé à chaud pour profilé en U utilise un revêtement galvanisé à chaud qui forme une couche d'alliage zinc-fer avec le substrat en acier. Le revêtement offre une forte adhérence et une protection cathodique contre les dommages mineurs à la surface.

Les données fournies indiquent plus de 500 heures de résistance au brouillard salin et une protection à long terme dans les environnements côtiers, salins, alcalins, acides et humides. Dans des conditions appropriées, la durée de vie peut atteindre environ 25 ans avec un entretien réduit contre la corrosion.

Durabilité du traitement

Les composants galvanisés permettent la découpe, le pliage, le poinçonnage et d'autres traitements en usine sans décoller facilement le revêtement protecteur. Le prétraitement réduit les modifications sur site et le besoin d'un traitement anticorrosion secondaire.

Performance structurelle

Matériaux en acier

Les profilés en U laminés à chaud Q235B et Q355B sont disponibles selon les exigences de chargement du projet. Le profil en forme de U offre une bonne résistance à la flexion et à la torsion pour les structures de support photovoltaïques.

Capacité de charge

La structure peut être conçue pour résister aux vents forts, aux fortes chutes de neige et à d’autres charges environnementales. Les données fournies indiquent une capacité de charge sur une seule colonne allant jusqu'à 1,5 tonne dans des conditions spécifiées.

Plage de température

La plage de fonctionnement fournie est d'environ -40°C à 120°C. La conception structurelle réelle doit tenir compte de la température locale, du vent, de la neige, des fondations et des conditions d'installation.

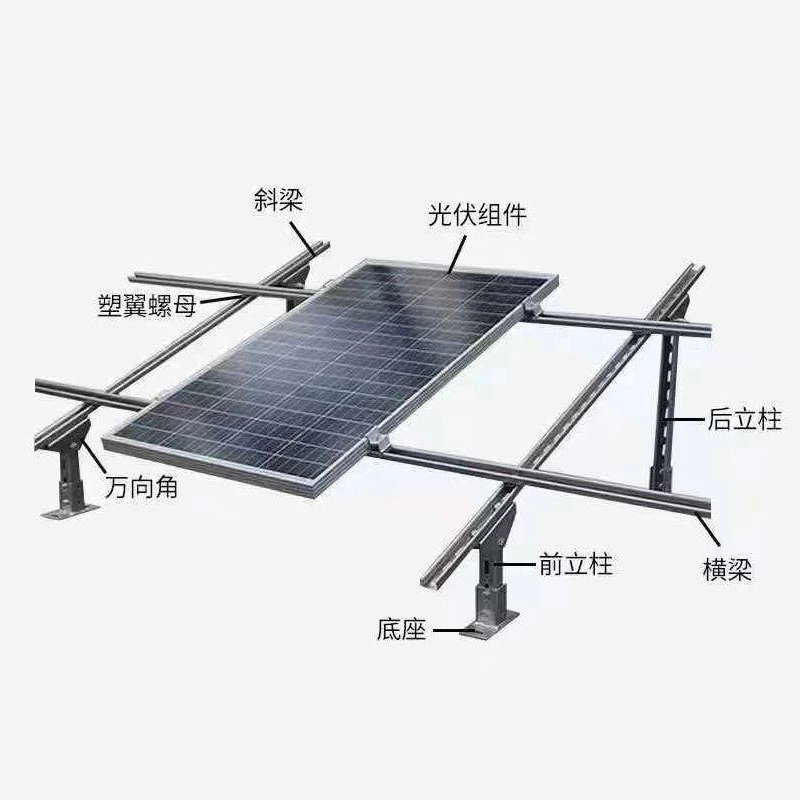

Installation réglable

Réglage de l'inclinaison

Le système prend en charge plusieurs positions d'inclinaison de 10° à 60°, permettant d'ajuster l'angle de montage en fonction de l'emplacement du projet et des conditions solaires. Les données de projet fournies indiquent que des angles optimisés peuvent potentiellement améliorer la production annuelle de 5 à 8 %, selon les conditions du site.

Compatibilité des modules

La structure coulissante à canal en U prend en charge différentes configurations de modules photovoltaïques et peut être utilisée avec des modules monofaciaux et bifaciaux. L'espacement des modules et les positions de montage peuvent être ajustés lors de l'installation.

Adaptation du terrain

La structure modulaire peut s'adapter aux terrains plats, aux terrains en pente, aux PV agricoles, aux PV de pêche et à d'autres sites avec des conditions d'élévation ou de fondation variables.

Méthode d'installation

Assemblage de boulons

Le support de support en acier galvanisé à chaud pour profilé en U utilise des trous perforés standardisés et des attaches en acier inoxydable pour une installation par boulons. Cela réduit le soudage sur site et simplifie l'assemblage.

Dans des conditions de projet appropriées, la méthode d'installation standardisée peut réduire le temps de construction de plus de 30 %.

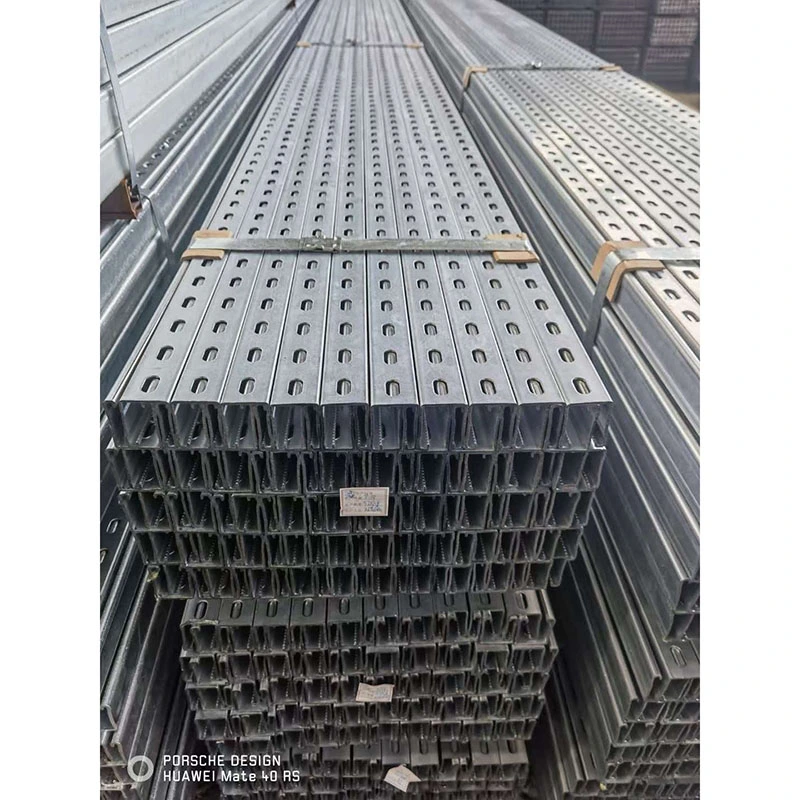

Pré-traitement en usine

ZHONGTIAN peut effectuer des opérations de découpe, de poinçonnage, de pliage et de pré-assemblage sélectionnées avant expédition. Cela permet de réduire la fabrication sur site et d’améliorer l’efficacité de l’installation.

Demandes de projets

PV monté au sol

Les configurations à une ou deux colonnes peuvent être sélectionnées en fonction de la taille du module, de l'espacement des fondations, de la charge de vent et de la charge de neige.

PV agricole et de pêche

Les structures surélevées peuvent fournir le dégagement requis pour les activités agricoles ou les projets photovoltaïques à base d'eau tout en maintenant la stabilité structurelle.

PV sur toit et abri d'auto

Les structures de toit légères et les configurations d'abris solaires intégrés peuvent être personnalisées en fonction des conditions du toit, de l'aménagement des parkings, des dimensions des modules et des exigences structurelles.

Coût du cycle de vie

Entretien réduit

La galvanisation à chaud réduit le besoin d’élimination régulière de la rouille et de repeinture par rapport aux structures de base galvanisées à froid. Cela peut réduire les travaux de maintenance à long terme pour les grands projets solaires.

Coût à long terme

Bien que le coût d'achat initial puisse être plus élevé que celui de simples produits galvanisés à froid, l'évaluation des coûts fournie indique que les coûts du cycle de vie peuvent être réduits de plus de 30 % dans les conditions applicables en raison de besoins de maintenance et de remplacement moindres.

Achats intégrés

Composants complets

ZHONGTIAN peut fournir de l'acier à profilé en U, de l'acier à profilé en C, des pieux moulus, des pinces, des blocs de pression et des fixations en acier inoxydable dans le cadre d'un ensemble d'approvisionnement intégré.

Approvisionnement du projet

L'approvisionnement groupé aide les entrepreneurs EPC et les intégrateurs photovoltaïques à réduire le travail de coordination, de logistique, d'inspection et de gestion des commandes des fournisseurs.

Traitement personnalisé

Longueurs personnalisées

Le support en acier galvanisé à chaud pour profilé en U prend en charge des longueurs personnalisées en fonction des dessins du projet et des exigences d'installation.

Trous personnalisés

Le poinçonnage et le positionnement en usine peuvent être ajustés pour correspondre à des pinces, des supports, des rails et des composants de connexion spécifiques.

Livraison prédécoupée

Les composants peuvent être prédécoupés et emballés selon les sections du projet, réduisant ainsi la découpe sur site et simplifiant l'installation.

Foire aux questions

Quelles nuances d'acier sont disponibles ?

Des aciers pour profilés en U laminés à chaud Q235B et Q355B sont disponibles. La sélection dépend de la charge du projet et des calculs structurels.

Quelle norme de galvanisation est utilisée ?

Le produit est conforme aux exigences GB/T 13912 pour les produits en acier galvanisé à chaud.

Peut-il être utilisé dans les zones côtières ?

Oui. Le revêtement galvanisé convient à la protection contre la corrosion en extérieur, y compris dans les environnements côtiers et humides, lorsque les spécifications du revêtement sont correctement sélectionnées.

Quelle est la plage angulaire ?

La plage de réglage standard est de 10° à 60 %, sous réserve de la configuration structurelle finale.

Le soudage sur site est-il nécessaire ?

Non. La structure principale utilise des trous et des connexions par boulons standardisés, réduisant ainsi le besoin de soudage sur site.

Des longueurs personnalisées peuvent-elles être fournies ?

Oui. ZHONGTIAN prend en charge les longueurs personnalisées, le poinçonnage, le pliage, la découpe et d'autres traitements en usine selon les exigences du projet.
