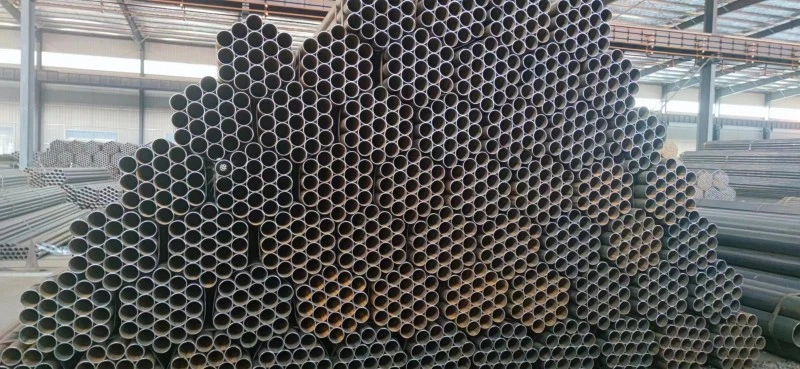

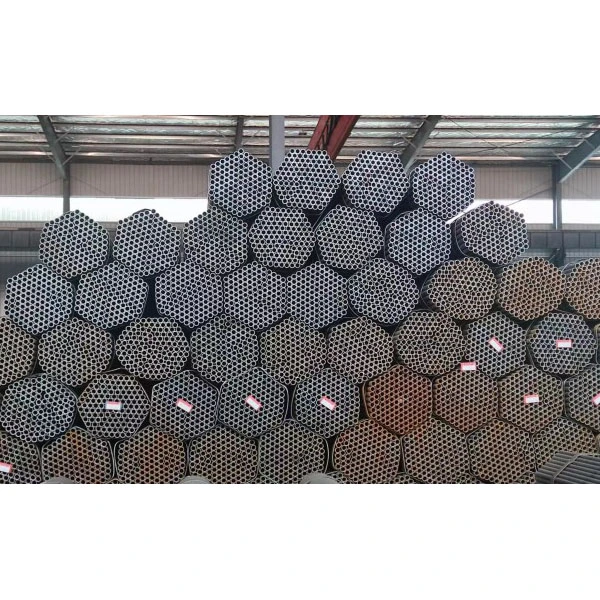

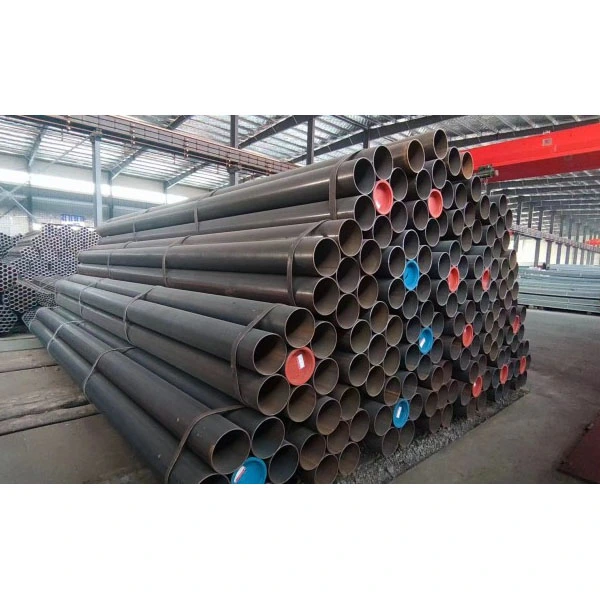

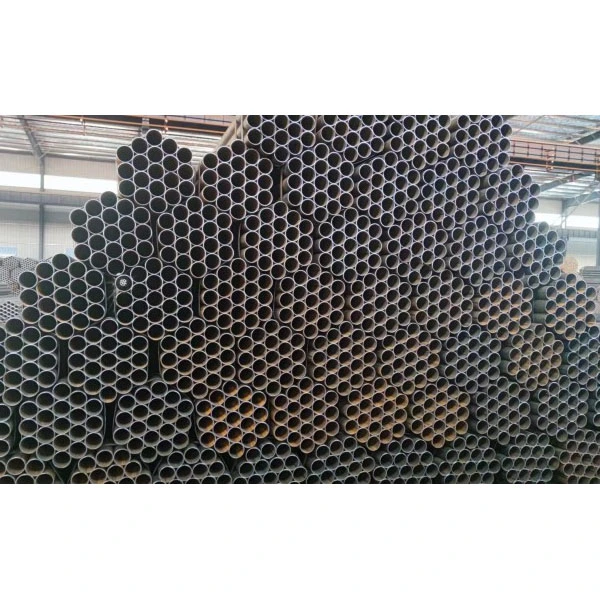

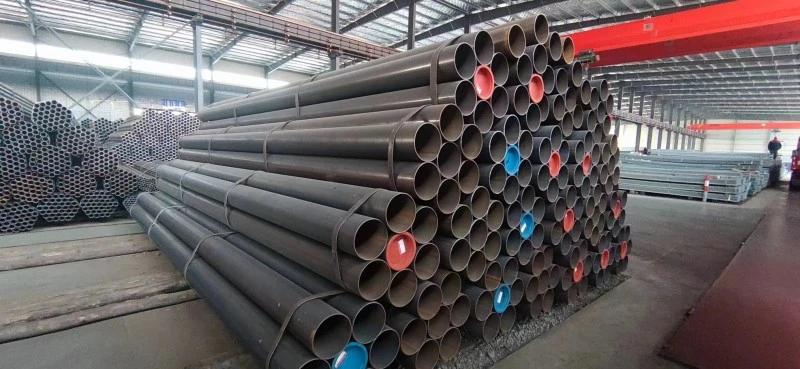

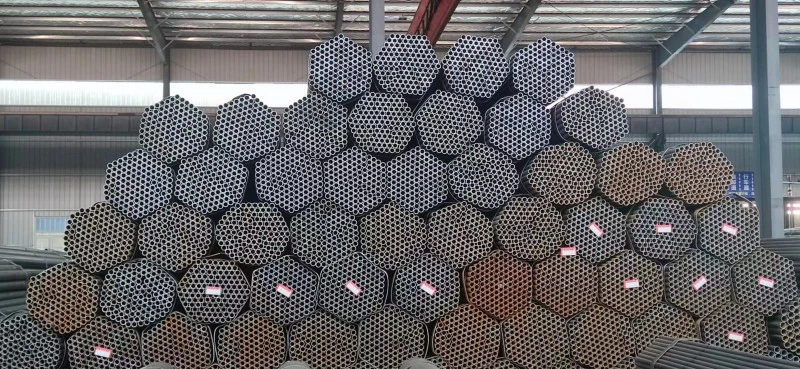

Tuyau d'acier soudé longitudinal à paroi mince

Le tuyau d'acier soudé longitudinal à paroi mince Zhongtian est un tuyau d'acier léger fabriqué à partir de bandes d'acier ou de tôles d'acier comme matériau de base, laminé puis soudé le long d'une seule soudure longitudinale.

- Épaisseur de paroi : 1,0 à 6 mm

- Diamètre extérieur : Φ20–Φ610 mm (spécifications communes Φ33–Φ426 mm)

- Longueur standard : 6 mètres, 12 mètres, longueurs personnalisées également disponibles

- Processus de base : Soudage par résistance haute fréquence (ERW/HFW)

- Normes : GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Matériaux courants et propriétés mécaniques

Le tuyau d'acier soudé longitudinal à paroi mince est fabriqué en acier au carbone de haute qualité, équilibrant la résistance structurelle et les performances de traitement :

1 Q195 : Limite d'élasticité ≥ 195 MPa, adapté aux échafaudages, garde-corps et conduites d'eau basse pression

2 Q215A/B : Limite d'élasticité ≥ 215 MPa, principalement utilisée pour le transport de fluides et les canalisations structurelles générales

3 Q235B : Limite d'élasticité ≥ 235 MPa MPa, la plus polyvalente, largement utilisée dans les applications de construction, d'approvisionnement en eau et de drainage et de transport de gaz.

4 Q355B : Limite d'élasticité ≥ 355 MPa, adaptée aux structures porteuses et à la fabrication d'équipements mécaniques.

Processus de production

En tant que fabricant professionnel, Zhongtian adopte un processus de production de précision entièrement automatisé :

1. Déroulage → Nivellement → Coupe des bords

2. Processus de formage : équipé de 7 à 9 jeux de rouleaux dégradés, roulant et formant progressivement pour éviter les problèmes de concentration des contraintes.

3. Soudage à haute fréquence : fréquence de travail de 100 à 500 kHz, le bord du flan du tube est instantanément chauffé à 1 300 - 1 500 ℃ pour réaliser la fusion, puis la liaison métallurgique est complétée par des rouleaux d'extrusion. Le soudage ne nécessite aucun métal d’apport.

4. Retrait des cordons de soudure → Recuit à moyenne fréquence pour soulager les contraintes → Dimensionnement et redressage

5. Coupe à longueur → Tests de performances → Traitement anticorrosion → Emballage du produit fini

- Vitesse de soudage : 20-30 m/min, jusqu'à 60 m/min

- Résistance à la soudure : pas moins de 90 % de la résistance du matériau de base

- Tolérances dimensionnelles : erreur de diamètre extérieur ±0,5 mm, uniformité de l'épaisseur de paroi ≥98 %

Avantages principaux

1. Léger et économique : 20 à 30 % plus léger que les tubes en acier sans soudure de mêmes spécifications, réduisant les coûts globaux de 15 à 25 %.

2. Dimensions précises : surface du tuyau lisse, contrôle strict des tolérances, excellentes performances de pliage et de soudage à froid et installation pratique.

3. Capacité de production élevée : vitesse de soudage rapide, s'appuyant sur la capacité de production à grande échelle de l'usine, permettant un approvisionnement rapide et en grand volume.

4. Soudures stables : répartition simple des contraintes dans une seule couture droite, moins sujette à la superposition des contraintes, ce qui entraîne une meilleure résistance à la fatigue.

Système de contrôle de qualité

Des tests stricts tout au long du processus pour garantir la sécurité du produit :

- Test hydrostatique complet : Pression d'essai 2,5 MPa, maintien de la pression pendant 1 minute sans fuite

- Contrôles non destructifs : couverture des tests par courants de Foucault et par ultrasons

- Essais mécaniques : réalisation de plusieurs essais, notamment des essais d'aplatissement, d'évasement et de traction

- Traçabilité complète : conservation des rapports sur les matériaux, des numéros de lot des fours et des enregistrements de production par lots.

Principaux domaines d'application

Les tubes en acier soudés longitudinaux à paroi mince conviennent à divers transports de fluides à basse pression et à des applications structurelles légères :

1. Construction de bâtiments : poutres et colonnes de structure métallique, échafaudages, supports de murs-rideaux, mains courantes

2. Ingénierie municipale : conduites d'approvisionnement en eau et de drainage, transport de gaz à basse pression, tuyaux de gicleurs d'incendie

3. Agriculture et conservation de l'eau : canalisations d'irrigation, canalisations de pompe de puits profonds, canalisations de traitement de l'eau

4. Machines et industrie légère : rouleaux de convoyeur, carters de moteur, tubes de meubles, équipements de fitness

5. Alimentation et communication : Tuyaux de protection des câbles, tuyaux de conduit, supports de chemins de câbles

Cas d'application concret

Un grand projet de complexe commercial à Shanghai (2024)

Exigences du projet : Achetez 12 000 mètres de tuyaux Q235B de Φ48 × 3,0 mm à utiliser comme tuyaux de support d'échafaudages et de murs-rideaux, conformément à la norme GB/T 3091. Les tuyaux doivent être légers, dimensionnellement précis et galvanisés à chaud pour la protection contre la corrosion.

Solution Zhongtian : utilisation de la technologie de soudage par résistance à haute fréquence pour produire des tuyaux en acier soudés longitudinaux à paroi mince avec une épaisseur de revêtement de zinc d'au moins 30 micromètres.

Effets d'application

1. Par rapport aux tubes en acier sans soudure, les coûts globaux d'approvisionnement sont réduits de 22 % ;

2. La tolérance du diamètre extérieur est contrôlée à ±0,3 mm, ce qui entraîne zéro produit non conforme lors de l'acceptation sur site ;

3. Les extrémités de tuyaux standardisées améliorent l’efficacité de l’installation de 30 % ;

4. Au cours des cinq années qui ont suivi leur mise en service, les tuyaux n'ont montré aucun signe de rouille, de déformation ou de dommages aux soudures.

FAQ

Q1 : À quelle pression les tuyaux en acier soudés à joint droit à paroi mince Zhongtian peuvent-ils résister ?

R : Ce produit est conçu pour des pressions ≤ 2,5 MPa, répondant aux besoins d’approvisionnement en eau, d’approvisionnement en gaz, d’approvisionnement en air comprimé et des applications structurelles conventionnelles. Il n'est pas recommandé pour les applications à haute pression ou à des températures supérieures à 450 ℃.

Q2 : Comment Zhongtian garantit-il la qualité et la fiabilité des soudures ?

R : Nous utilisons le soudage par résistance à haute fréquence et contrôlons strictement tous les paramètres du processus, obtenant une résistance de soudure supérieure à 90 % du matériau de base. Tous les produits finis sont soumis à des tests hydrostatiques à 100 %, ainsi qu'à des tests non destructifs par courants de Foucault et par ultrasons, et seuls ceux qui réussissent sont expédiés.

Q3 : Quels sont les délais de livraison standard et les services de personnalisation pour nos produits ?

R : Pour les spécifications standard de 6 mètres et 12 mètres, le délai de livraison est de 7 à 10 jours. Des longueurs personnalisées de 1 à 18 mètres sont disponibles sur demande. Nous proposons également des services de galvanisation à chaud, de revêtement époxy pour la protection contre la corrosion et de traitement des extrémités de tuyaux tels que le chanfreinage, le filetage et la fabrication de brides. Nous acceptons les petites commandes à l'essai et les grosses commandes groupées.
