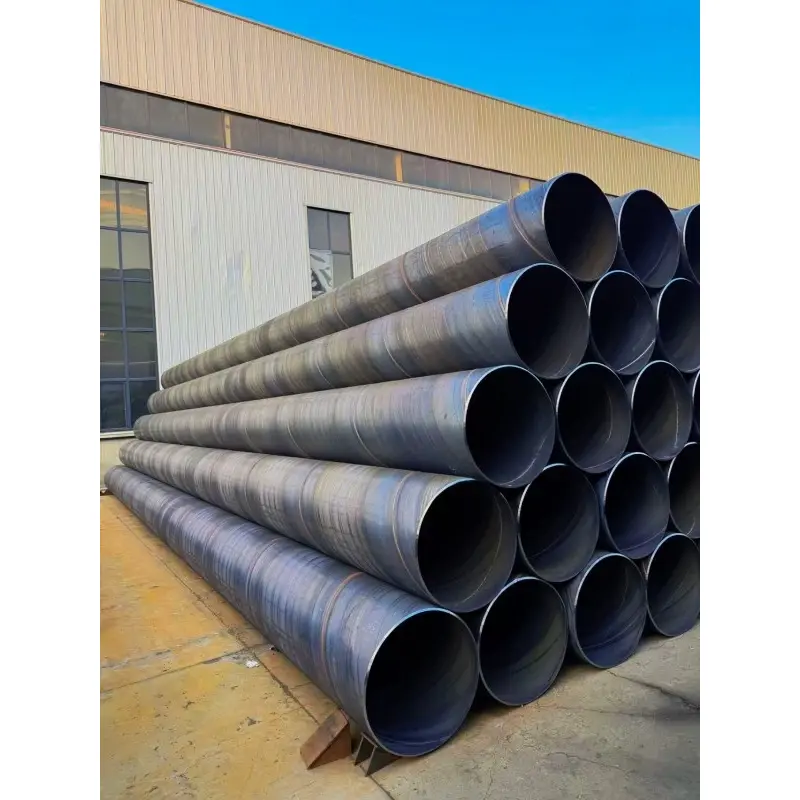

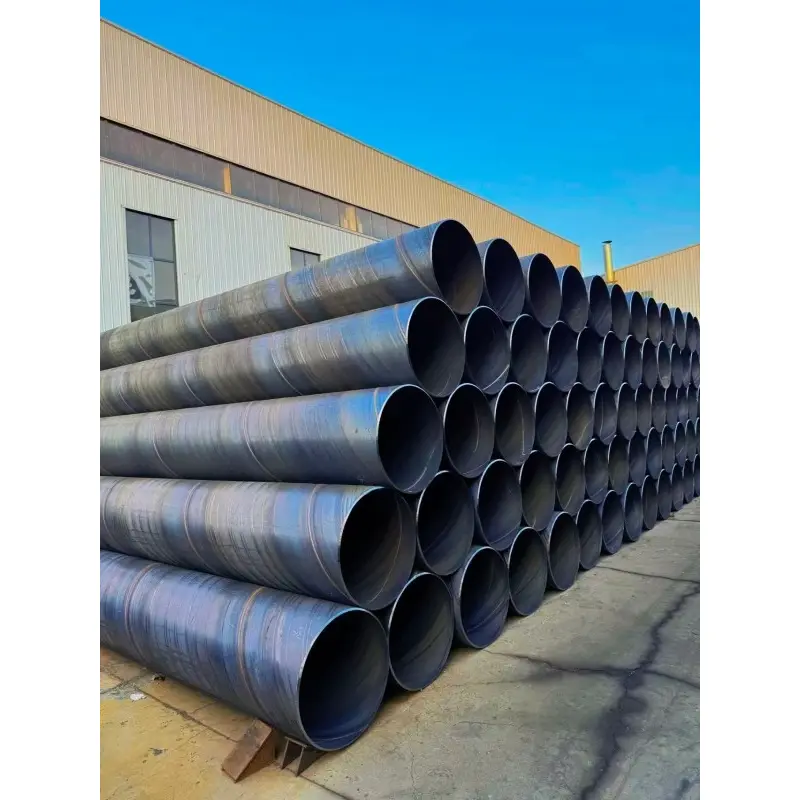

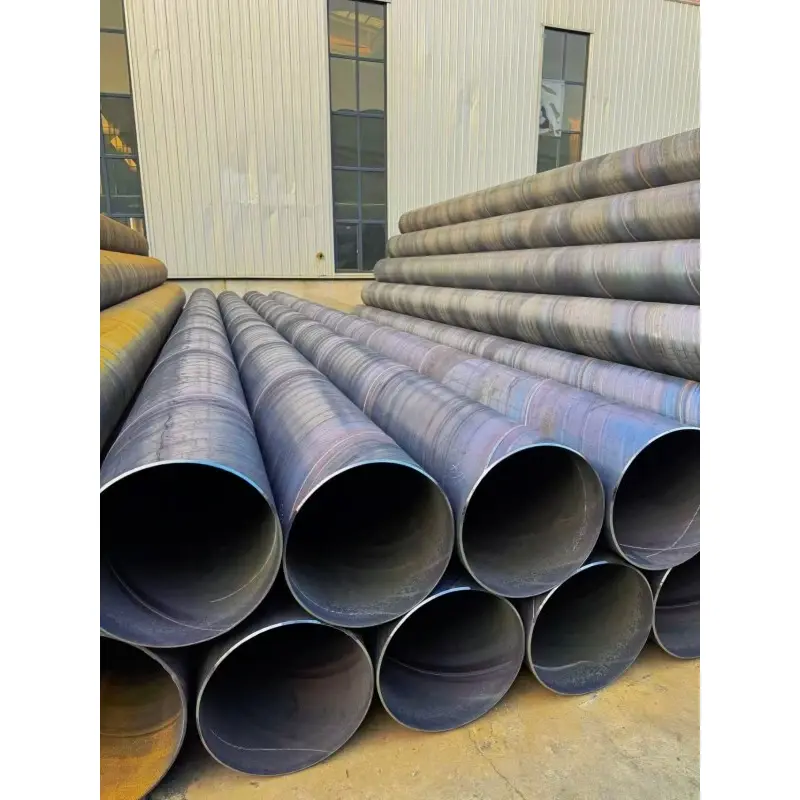

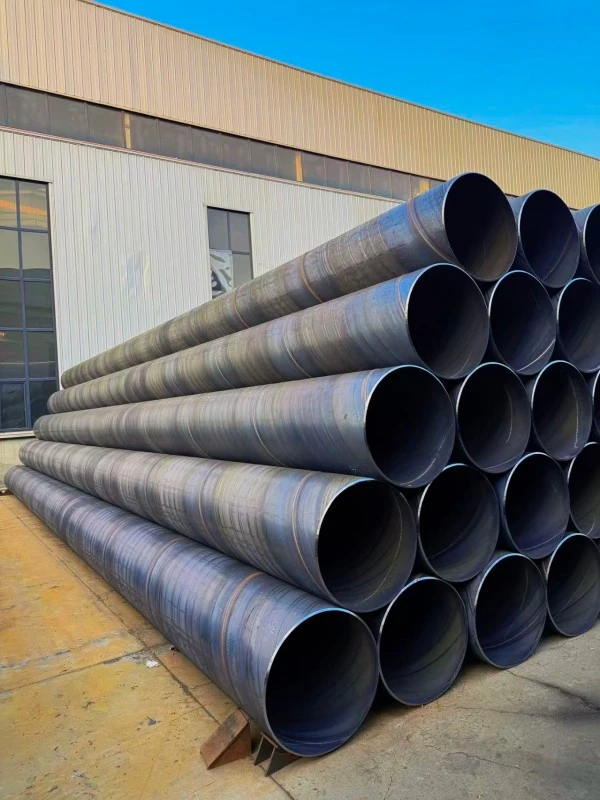

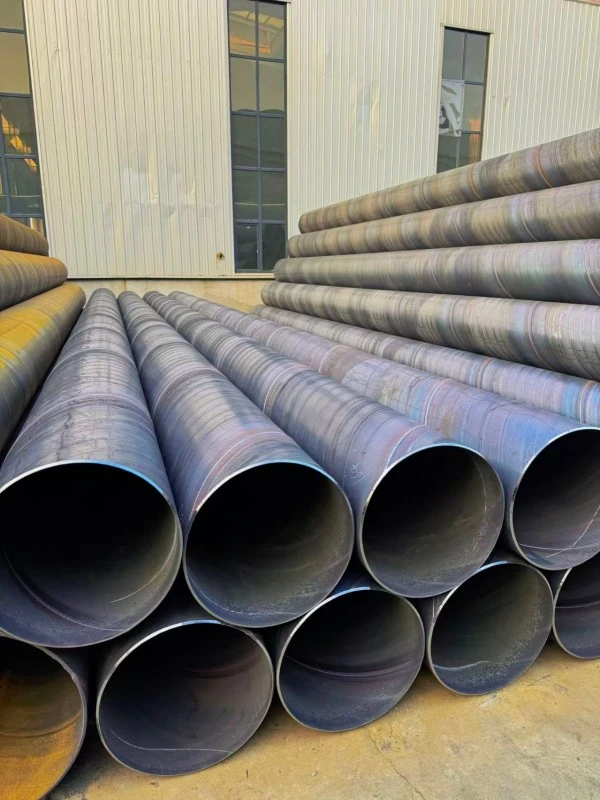

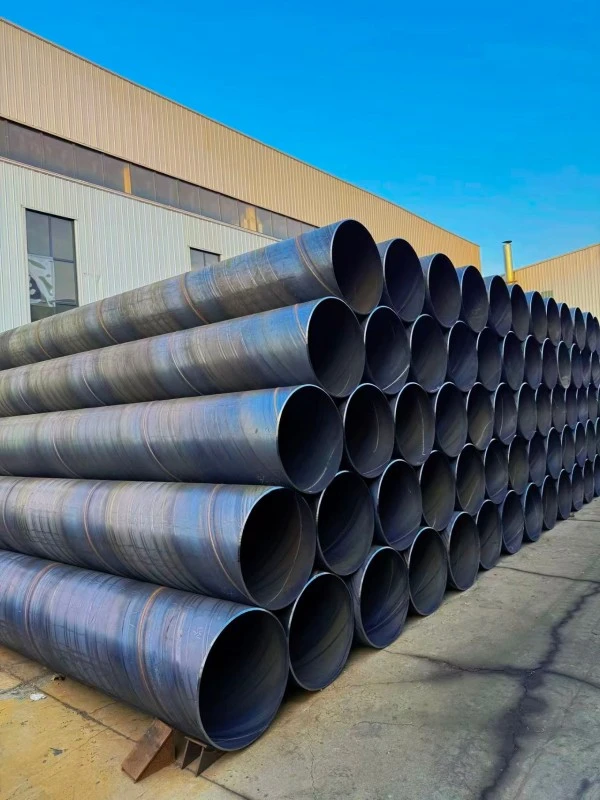

Tuyau d'acier soudé en spirale de grand diamètre

Les tuyaux en acier soudés en spirale de grand diamètre sont produits en utilisant des bandes d'acier laminées à chaud comme matières premières. Grâce au formage continu en spirale, au soudage à l'arc submergé double face interne et externe, aux tests non destructifs et aux tests de pression hydraulique, la bande d'acier est transformée en un tube d'acier soudé de grand diamètre.

Le produit est principalement conçu pour les projets nécessitant une grande capacité de transport, l'installation de pipelines longue distance et des applications structurelles de grand diamètre.

Dans l'industrie des tubes en acier, un diamètre extérieur ≥820 mm (DN800) est généralement considéré comme un grand diamètre. Les tuyaux d'un diamètre de φ1420 mm et plus sont généralement classés comme tuyaux en acier de très grand diamètre.

Les principales caractéristiques des tuyaux en acier SSAW de grand diamètre comprennent une capacité de fabrication de grand diamètre, une répartition équilibrée des contraintes, une forte résistance à la déformation, une efficacité de transport élevée et une adéquation aux projets d'ingénierie à grande échelle.

Spécifications techniques

Avantages des tuyaux en acier SSAW de grand diamètre

1. Capacité de fabrication exceptionnelle de très grand diamètre

Le plus grand avantage des tuyaux en acier soudés en spirale de grand diamètre est sa capacité à réaliser une production de grand diamètre grâce à la technologie de soudage en spirale.

Comparée aux tubes en acier sans soudure et à certains tubes soudés à joint droit, la fabrication de tubes en acier soudés en spirale est moins limitée par les limitations de diamètre. Il peut réaliser une production stable de tuyaux supérieurs à φ3 000 mm, ce qui en fait un choix idéal pour le transport d'eau à grande échelle, les réseaux de canalisations municipaux et les projets industriels.

ZHONGTIAN fournit des solutions personnalisées de tuyaux en acier de grand diamètre en fonction des exigences du projet, notamment le diamètre, l'épaisseur de paroi, la qualité du matériau et les options de revêtement.

2. Efficacité de transport élevée pour les systèmes à grand débit

Les systèmes de canalisations de grand diamètre sont généralement conçus pour transporter de grands volumes d’eau, de gaz ou de fluides industriels.

Les tuyaux en acier SSAW de grand diamètre offrent une plus grande zone d'écoulement interne, réduisant la résistance à l'écoulement et améliorant l'efficacité du transport. Pour les projets de transport longue distance, l’augmentation du diamètre des canalisations peut réduire le nombre de canalisations parallèles requises et optimiser l’investissement global en ingénierie.

3. Performance structurelle stable dans des conditions complexes

Les canalisations de grand diamètre peuvent subir une pression externe, des mouvements de sol et des contraintes d'installation pendant leur service.

La structure soudée en spirale aide à répartir les contraintes uniformément le long du corps du tuyau, améliorant ainsi la résistance à la déformation, au tassement des fondations et aux charges externes. Cela rend les tuyaux en acier soudés en spirale de grand diamètre adaptés aux pipelines enterrés et aux environnements géologiques complexes.

4. Soudage sur site réduit et construction plus rapide

Pour les projets de pipelines longue distance, le nombre de joints sur le terrain affecte directement l’efficacité de la construction et la fiabilité de fonctionnement.

Les tuyaux en acier soudés en spirale de grand diamètre peuvent être fournis dans des longueurs standard plus longues, généralement 12 mètres, avec des longueurs personnalisées disponibles en fonction des exigences du projet. Des sections de tuyaux plus longues réduisent les points de soudure sur site, raccourcissent les périodes de construction et réduisent les risques potentiels de fuite.

5. Meilleures performances économiques pour les grands projets

Les projets d'ingénierie de grand diamètre nécessitent une prise en compte approfondie du coût des matériaux, du coût du transport et de l'efficacité de l'installation.

Comparé aux tuyaux en acier sans soudure de grand diamètre et à certains tuyaux à joint droit, le tuyau en acier SSAW de grand diamètre offre un meilleur rapport coût-performance tout en conservant les performances mécaniques requises, ce qui le rend largement sélectionné pour les grands projets d'infrastructure.

6. Sélection flexible des matériaux et de l’épaisseur des parois

Différents environnements d'ingénierie nécessitent différents niveaux de performances des canalisations.

ZHONGTIAN peut fournir des tuyaux en acier soudés en spirale de grand diamètre avec différentes qualités de matériaux et combinaisons d'épaisseurs de paroi, permettant aux clients de sélectionner des solutions appropriées en fonction des exigences de pression, des conditions du sol, du moyen de transport et de l'environnement de service.

Principales applications

1. Grands réseaux de pipelines municipaux

Les tuyaux en acier soudés en spirale de grand diamètre sont largement utilisés dans les systèmes d'approvisionnement en eau urbains, les canalisations principales de drainage, les réseaux de transport des eaux usées, les systèmes de collecte des eaux de pluie et les projets de transfert d'eau de ville.

Sa grande capacité de débit et ses caractéristiques de construction économiques le rendent adapté aux grands projets d'infrastructures municipales nécessitant une exploitation à long terme et des performances stables.

2. Conservation de l'eau et génie hydraulique

Les projets de conservation de l’eau à grande échelle nécessitent des pipelines dotés d’une capacité de transport élevée et de performances structurelles fiables.

Les tuyaux en acier SSAW de grand diamètre sont couramment utilisés dans les canalisations de raccordement de réservoirs, les canalisations sous pression des stations de pompage, les systèmes de contrôle des inondations, les canalisations de traversée de rivières et les grands projets de dérivation d'eau.

3. Transport longue distance de pétrole et de gaz

Pour le transport du pétrole brut, du gaz naturel, du pétrole raffiné et des systèmes de collecte des champs pétrolifères, les pipelines de grand diamètre contribuent à améliorer l’efficacité du transport.

Selon les exigences de pression du projet et les normes internationales de pipeline, des matériaux tels que L245, L360, X52, X60 et X70 peuvent être sélectionnés pour répondre à différentes conditions de pipeline.

4. Fondation sur pieux de grand diamètre et ingénierie de support

En raison de sa grande taille et de sa stabilité structurelle, les tuyaux en acier soudés en spirale de grand diamètre peuvent être utilisés dans les fondations de ponts, la construction portuaire, les immeubles de grande hauteur, les enveloppes de pieux de grand diamètre et les structures de support temporaires.

Il offre une capacité de support fiable et convient aux projets nécessitant des composants de fondation de grand diamètre.

5. Ventilation industrielle et pipelines de traitement

Les tuyaux soudés en spirale de grand diamètre sont également utilisés dans les systèmes de ventilation industriels, les canalisations de dépoussiérage, les systèmes d'eau de refroidissement des centrales électriques, les canalisations de circulation des usines chimiques et les systèmes de transport de processus industriels.

La conception de grand diamètre contribue à améliorer la capacité de transport et favorise un fonctionnement industriel efficace.

6. Projets de corridors de services publics souterrains et de tunnels

Dans l'ingénierie souterraine, les tuyaux en acier SSAW de grand diamètre peuvent être utilisés pour des couloirs de services publics complets, des systèmes de pipelines en tunnel et des applications de transport souterrain.

Sa capacité de grand diamètre contribue à améliorer l’intégration des pipelines et à optimiser l’utilisation de l’espace souterrain.

Processus de fabrication

1. Préparation des bandes d'acier

La production commence avec des bandes d'acier laminées à chaud sélectionnées en fonction du diamètre requis, de l'épaisseur de paroi et de la qualité du matériau.

Les bandes d'acier sont déroulées, nivelées et traitées sur les bords pour garantir des dimensions de formage précises et des conditions de soudage stables.

2. Contrôle de formation en spirale

La bande d'acier préparée est façonnée en continu en forme de tube en spirale selon des paramètres de production contrôlés.

Au cours de ce processus, la rondeur des tuyaux, la précision du diamètre et la stabilité du formage sont soigneusement contrôlées pour garantir des produits finis fiables.

3. Soudage à l’arc submergé double face

Les coutures en spirale internes et externes sont soudées à l'aide de la technologie de soudage à l'arc submergé double face.

Cette méthode de soudage offre une pénétration de soudure stable, une résistance de connexion fiable et des performances mécaniques constantes pour les applications de pipelines de grand diamètre.

4. Inspection et traitement de surface

Après le soudage, chaque tuyau est soumis à des procédures d'inspection strictes, notamment des tests par ultrasons, des rayons X, des dimensions et des tests de pression hydraulique.

Selon les exigences du client, les tuyaux peuvent être fournis avec des extrémités biseautées, un traitement de surface et des revêtements anticorrosion avant expédition.

Protection anticorrosion et durée de vie

1. Eau souterraine et canalisations municipales

Pour les projets ordinaires d'approvisionnement en eau et de drainage enterrés, les tuyaux en acier soudés en spirale de grand diamètre peuvent utiliser un revêtement époxy au goudron de houille ou un revêtement anticorrosion IPN8710.

Dans des conditions d'installation appropriées, la durée de vie peut généralement atteindre 15 à 20 ans en fonction de l'environnement du sol et des conditions d'entretien.

2. Pipelines de transport longue distance

Pour les projets de transport de pétrole, de gaz et d’eau de haute qualité, un revêtement en polyéthylène à trois couches 3PE est généralement sélectionné.

Ce système de revêtement offre une excellente résistance à l’humidité, à la corrosion du sol et aux dommages externes, avec une durée de vie de plus de 30 ans dans des conditions appropriées.

3. Applications extérieures et industrielles

Pour les canalisations extérieures, les systèmes de ventilation et les structures en acier, un apprêt antirouille combiné à une peinture de surface peut fournir une protection efficace contre la corrosion atmosphérique.

La durée de vie attendue est généralement d'environ 10 à 15 ans en fonction des conditions environnementales.

4. Applications de fondation temporaire

Pour le tubage temporaire de pieux et les applications de construction à court terme, un simple dérouillage et un simple traitement de peinture peuvent suffire.

La méthode de protection peut être sélectionnée en fonction de la durée du projet et des exigences environnementales réelles.

Guide de sélection

1. Sélectionnez le diamètre en fonction des exigences de débit

La sélection du diamètre des tuyaux en acier soudés en spirale de grand diamètre doit être basée sur la capacité de transport requise, le débit et la conception du système.

Pour les applications à grand débit, les tuyaux en acier de grand diamètre DN800 et supérieur sont généralement sélectionnés pour améliorer l'efficacité du transport et réduire la quantité de pipelines.

2. Faites correspondre l'épaisseur de la paroi avec la pression et les conditions d'installation

Une pression de travail plus élevée, une profondeur d'enfouissement plus profonde et des conditions géologiques plus complexes nécessitent une épaisseur de paroi plus épaisse.

L’épaisseur de paroi appropriée doit être sélectionnée en fonction de calculs techniques plutôt que de simplement choisir l’option la plus épaisse.

3. Choisissez le matériau en fonction de l'application

Pour les projets municipaux généraux à basse pression, le Q235B est généralement sélectionné.

Pour les applications à moyenne et haute résistance, le Q355B convient. Pour les pipelines de transport de pétrole et de gaz, les aciers pour pipelines L245, L360, X52, X60 et X70 sont sélectionnés conformément aux normes requises.

4. Tenir compte de l'environnement corrosif

Pour les zones côtières, les environnements salins et les systèmes de transport de fluides corrosifs, une protection anticorrosion de niveau supérieur doit être sélectionnée.

Une sélection appropriée de revêtement contribue à prolonger la durée de vie et à réduire les besoins de maintenance.

5. Optimiser la longueur des tuyaux pour l'efficacité de la construction

Pour les projets de pipelines longue distance, des sections de tuyaux plus longues peuvent réduire les points de soudure sur le terrain.

ZHONGTIAN peut fournir des longueurs de tuyaux personnalisées en fonction des conditions de transport et des exigences de construction.

Pourquoi choisir des tuyaux en acier soudés en spirale de grand diamètre ZHONGTIAN ?

1. Capacité professionnelle de fabrication de tuyaux de grand diamètre

ZHONGTIAN est un fabricant et fournisseur professionnel de tubes en acier soudés en spirale de grand diamètre en Chine, spécialisé dans la production de tubes en acier SSAW de grand diamètre.

Grâce à une technologie avancée de soudage en spirale et à une capacité de fabrication flexible, ZHONGTIAN soutient ses clients avec des solutions personnalisées pour les projets d'infrastructure, industriels et énergétiques.

2. Solutions d'ingénierie personnalisées

ZHONGTIAN propose des solutions personnalisées couvrant le diamètre, l'épaisseur de paroi, la qualité du matériau, la longueur des tuyaux et le traitement anticorrosion.

Cela permet aux clients de sélectionner des produits de tubes en acier de grand diamètre adaptés à différents environnements d'exploitation.

3. Système de contrôle de qualité strict

De l'inspection des matières premières aux tests des tuyaux finis, ZHONGTIAN applique des procédures strictes de gestion de la qualité.

Grâce à des tests par ultrasons, à une inspection aux rayons X, à des tests hydrauliques et à une inspection dimensionnelle, chaque tuyau est fabriqué pour obtenir une qualité stable et des performances fiables.

FAQ

1. Quelle est la différence entre un tuyau en spirale de grand diamètre et un tuyau à joint droit de grand diamètre ?

Les tuyaux en acier soudés en spirale de grand diamètre sont principalement sélectionnés pour les pipelines longue distance, les projets enterrés et les systèmes de transport à grand débit en raison de leur capacité de fabrication de diamètre flexible et de leurs avantages en termes de coûts.

Les tuyaux à joint droit de grand diamètre peuvent présenter des avantages dans certaines applications nécessitant une précision dimensionnelle élevée ou des conditions techniques spécifiques. La sélection doit dépendre des exigences du projet.

2. Des tuyaux en acier soudés en spirale de grand diamètre peuvent-ils être utilisés au-dessus du sol ?

Oui. Les tuyaux en acier SSAW de grand diamètre peuvent être utilisés pour les applications hors sol lorsque des structures de support appropriées sont conçues. Étant donné que les tuyaux de grand diamètre ont un poids considérable, l'espacement des supports, le calcul de la charge et les méthodes d'installation doivent respecter les exigences de conception technique pour éviter toute déformation.

3. Quel est le diamètre maximum des tuyaux en acier soudés en spirale de grand diamètre ?

ZHONGTIAN peut généralement fabriquer des tuyaux en acier soudés en spirale de grand diamètre jusqu'à φ3620 mm (DN3600). Pour des exigences techniques particulières, des spécifications personnalisées de plus grand diamètre peuvent être discutées en fonction des conditions du projet.
