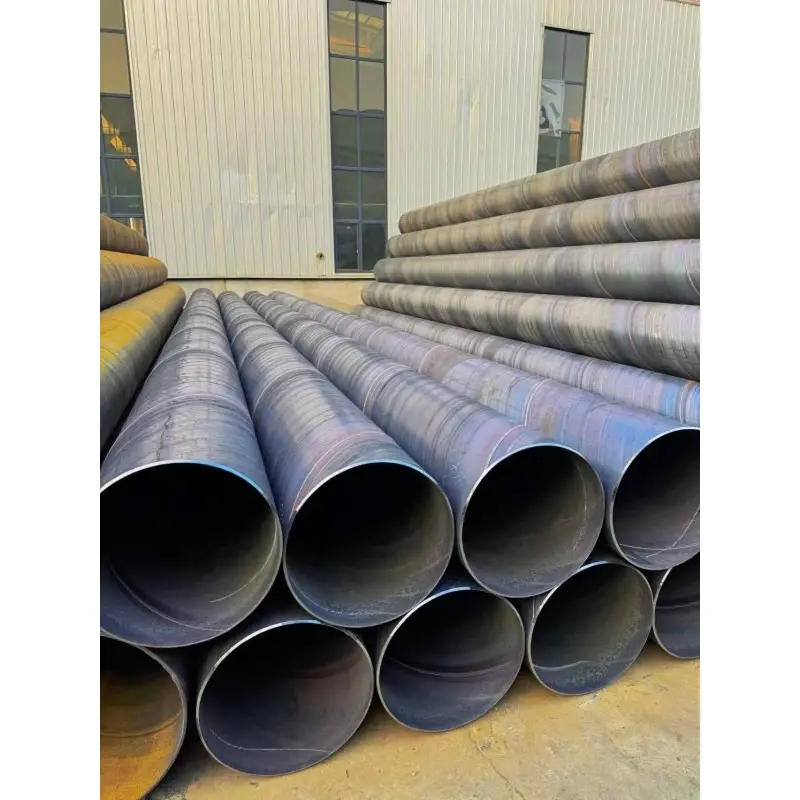

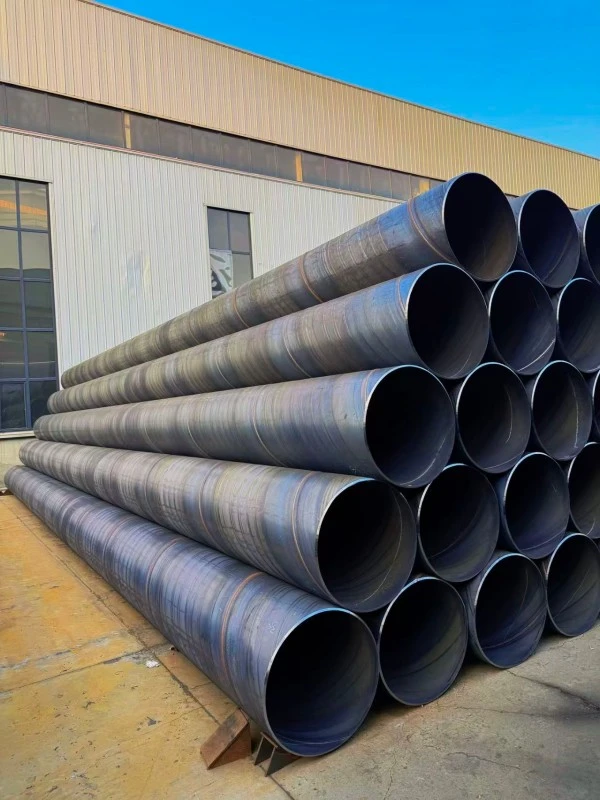

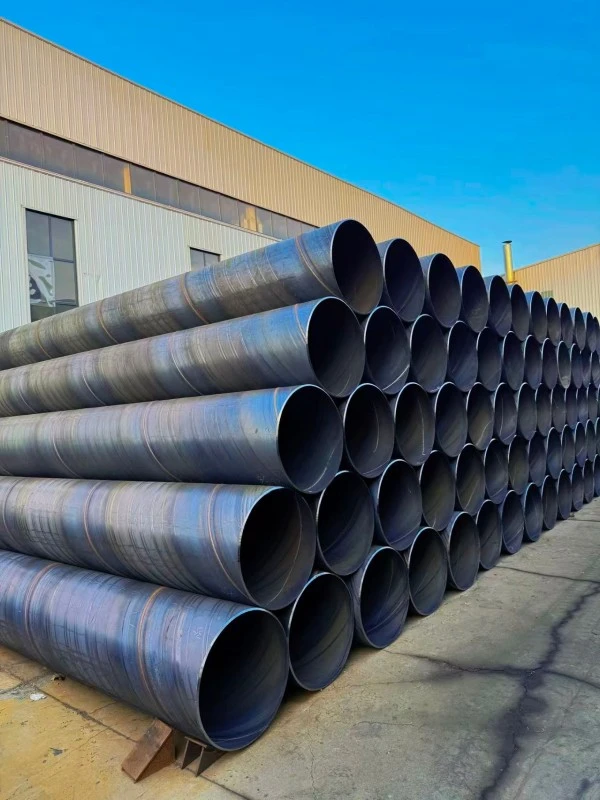

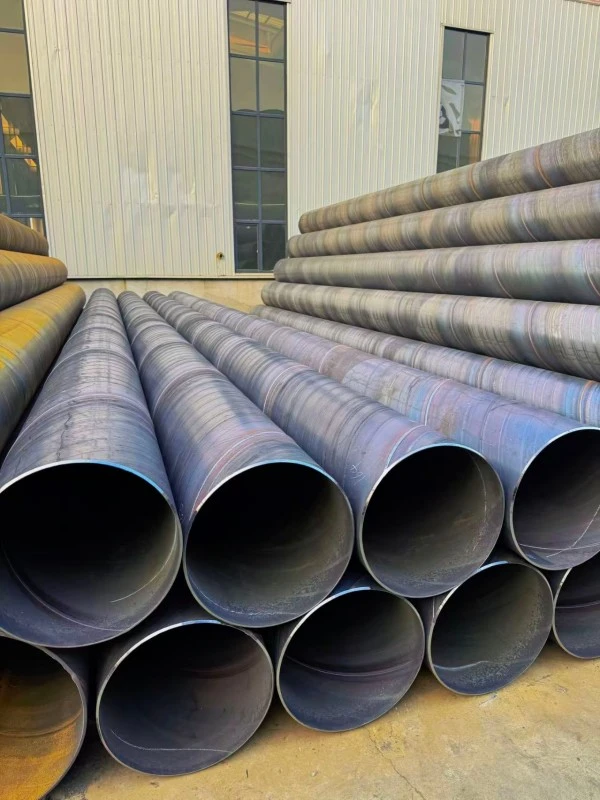

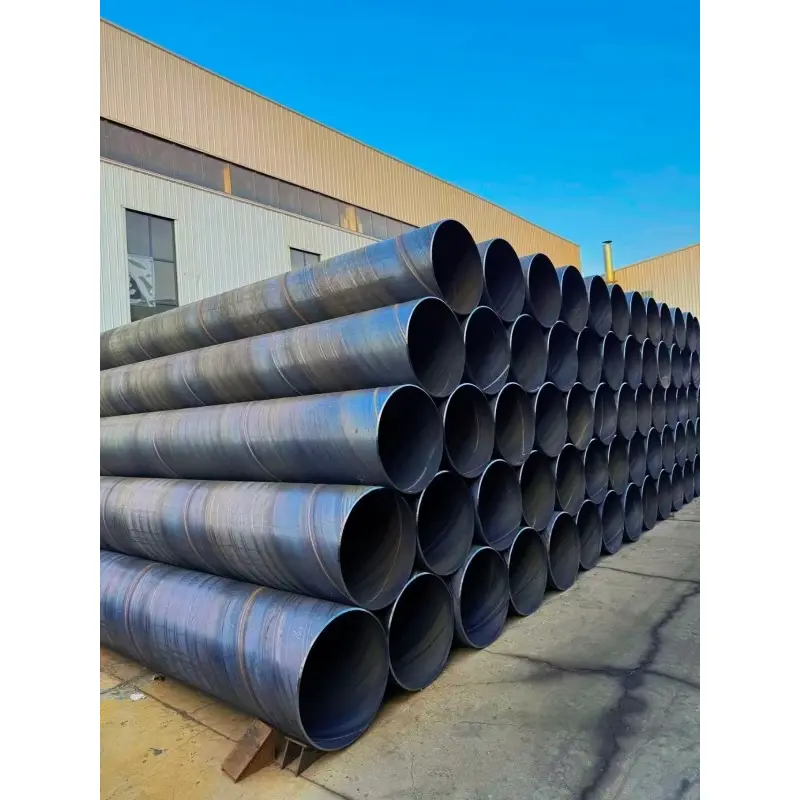

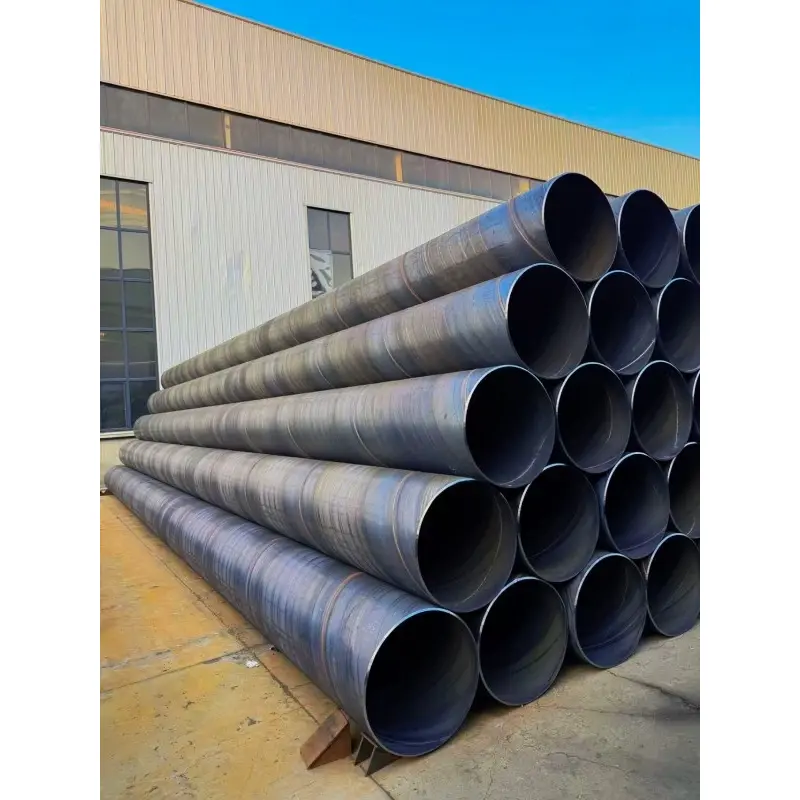

Tuyau d'acier soudé en spirale à paroi mince

Le tuyau d'acier soudé en spirale à paroi mince, également appelé tuyau d'acier SSAW à paroi mince, est un type de tuyau d'acier soudé en spirale produit en formant continuellement des bandes d'acier laminées à chaud en formes en spirale et en soudant les joints internes et externes par soudage à l'arc submergé double face.

Les principales caractéristiques de ce produit comprennent une épaisseur de paroi mince, une capacité de grand diamètre, une structure légère, un taux d'utilisation élevé des matériaux et des performances mécaniques stables. Comparés aux tubes en acier soudés en spirale à paroi épaisse, les tubes en acier SSAW à paroi mince sont principalement utilisés dans les applications à basse pression où une construction légère et un fonctionnement économique sont importants.

Dans l'industrie des tubes en acier, les tubes avec une épaisseur de paroi ≤ 12 mm et un diamètre supérieur à DN200 sont généralement classés comme tubes en acier soudés en spirale à paroi mince. L'épaisseur de paroi généralement sélectionnée est d'environ 5 mm pour les tuyaux DN200, de 5 à 8 mm pour les tuyaux DN300 à DN800 et de 8 à 12 mm pour les tuyaux DN1000 et de plus grand diamètre.

Spécifications principales

Les tuyaux en acier soudés en spirale à paroi mince fournis par ZHONGTIAN sont disponibles dans des diamètres extérieurs de φ219 mm à φ3620 mm, couvrant le DN200 au DN3600. La gamme de diamètres la plus couramment utilisée va du DN600 au DN2000, qui répond aux exigences des projets de pipelines municipaux et industriels à grande échelle.

L'épaisseur de paroi disponible comprend 5 mm, 6 mm, 7 mm, 8 mm, 10 mm et 12 mm. Les principales qualités de matériaux incluent Q235B, Q355B et L245 selon différentes exigences de pression et conditions d'application.

La longueur standard des tuyaux est généralement de 6 à 12 mètres, tandis que des longueurs personnalisées de 15 à 18 mètres peuvent également être produites selon les exigences du projet. Les produits peuvent être fabriqués selon les normes SY/T 5037, GB/T 9711.1 et API 5L PSL1.

La plage de pression de service normale est de 0,6 MPa, 1,0 MPa et 1,6 MPa, ce qui les rend adaptés aux systèmes de transport de fluides basse et moyenne pression.

Principales fonctionnalités

1. Conception légère et installation efficace

En raison de son épaisseur de paroi réduite, les tuyaux en acier soudés en spirale à paroi mince ont un poids nettement inférieur à celui des tuyaux en acier à paroi épaisse traditionnels de même diamètre. La structure légère réduit les coûts de transport, les exigences de levage et la charge de travail d'installation lors de la construction de pipelines à grande échelle.

Pour les projets de transport d'eau sur de longues distances, les systèmes de canalisations municipales et les réseaux de canalisations temporaires, la conception légère contribue à améliorer l'efficacité de la construction et à réduire les coûts globaux du projet. Il est particulièrement adapté aux projets où la rapidité d’installation et la commodité du transport sont des facteurs importants.

2. Bonne rigidité annulaire et résistance au tassement

Bien que les tuyaux en acier SSAW à paroi mince adoptent une conception à paroi plus mince, sa structure soudée en spirale offre une rigidité annulaire et une résistance à la déformation fiables. Le cordon de soudure en spirale répartit les contraintes plus uniformément le long du corps du tuyau, améliorant ainsi la résistance à la pression externe, aux mouvements du sol et au tassement irrégulier des fondations.

Pour les applications de pipelines enterrés, cette structure permet de maintenir des performances stables dans des conditions normales d'installation et réduit le risque de déformation causée par les changements de sol.

3. Surface intérieure lisse et faible résistance au débit

Le procédé de soudage à l'arc submergé double face offre une qualité de soudage stable et améliore l'état de surface interne du tuyau. Par rapport aux structures soudées traditionnelles, la surface interne des tuyaux en acier soudés en spirale à paroi mince présente une résistance à l'écoulement plus faible.

Cet avantage le rend adapté au transport de l'eau, aux systèmes de ventilation, aux canalisations de dépoussiérage et aux systèmes de circulation industrielle où un mouvement efficace des fluides ou de l'air est requis.

4. Solution économique pour pipelines de grand diamètre

Les tuyaux en acier soudés en spirale à paroi mince constituent une solution économique pour les applications de pipelines basse pression de grand diamètre. Comparés aux tubes en acier sans soudure et à certains tubes soudés à joint droit, les tubes en acier soudés en spirale offrent une plus grande efficacité d'utilisation des matériaux et des coûts de fabrication inférieurs.

Pour les grands projets d'infrastructure impliquant de longues distances de pipelines, ce produit peut réduire efficacement la consommation d'acier, les dépenses de transport et les investissements en construction tout en maintenant des performances fiables.

5. Qualité et inspection fiables du soudage

Les tuyaux en acier SSAW à paroi mince ZHONGTIAN sont fabriqués à l'aide d'une technologie avancée de soudage à l'arc submergé double face combinée à des procédures de contrôle de qualité strictes.

Pendant la production, chaque tuyau est soumis à une inspection dimensionnelle, à une inspection de la qualité des soudures et à des tests de pression hydraulique. Selon les exigences du client, des tests par ultrasons et une inspection aux rayons X peuvent être appliqués pour vérifier les performances de soudage et garantir une qualité de produit stable.

6. Capacité de fabrication flexible de grand diamètre

L'un des principaux avantages des tuyaux en acier soudés en spirale à paroi mince est sa capacité à réaliser une production de grand diamètre grâce à la technologie de formage en spirale.

Par rapport aux tubes en acier sans soudure, les tubes en acier soudés en spirale peuvent être fabriqués dans des diamètres plus grands avec une meilleure flexibilité de production et une meilleure efficacité des matériaux. Cela les rend adaptés aux projets d’ingénierie hydraulique à grande échelle, d’infrastructures municipales et de pipelines industriels.

Applications du produit

1. Pipeline municipal d’approvisionnement en eau et de drainage

Les tuyaux en acier soudés en spirale à paroi mince sont largement utilisés dans les systèmes municipaux d'approvisionnement en eau et de drainage, y compris les canalisations de transport d'eau urbaines, les réseaux de drainage des eaux de pluie, les canalisations d'égouts et les projets de dérivation d'eau.

En raison de sa capacité de grand diamètre, de sa structure légère et de son coût économique, ce type de tuyau en acier SSAW constitue une solution efficace pour la construction de pipelines municipaux longue distance. Il peut réduire les difficultés d'installation tout en répondant aux exigences du transport de fluides de grands volumes.

2. Systèmes de ventilation industrielle et de dépoussiérage

Les tuyaux en acier SSAW à paroi mince sont couramment utilisés dans les systèmes de ventilation industriels, les canalisations d'échappement d'usine, les systèmes de dépoussiérage et les réseaux d'alimentation en air.

Son grand diamètre et sa surface intérieure lisse aident à réduire la résistance au flux d'air et à améliorer l'efficacité du transport. Il convient aux usines, ateliers et installations industrielles nécessitant des solutions fiables de ventilation et de dépoussiérage.

3. Irrigation agricole et ingénierie de l’eau

Le tuyau d'acier soudé en spirale à paroi mince convient aux systèmes d'irrigation agricole, au transport de l'eau des réservoirs, au drainage de contrôle des inondations et à d'autres projets d'ingénierie de l'eau à basse pression.

La conception de grand diamètre permet une transmission efficace de l'eau sur de longues distances, tandis que la structure légère contribue à réduire les coûts d'installation et de transport par rapport aux solutions de tuyaux en acier plus lourdes.

4. Réseaux de pipelines temporaires

En raison de ses caractéristiques légères et de son installation pratique, les tuyaux en acier soudés en spirale à paroi mince sont souvent utilisés pour des applications de pipelines temporaires, notamment l'approvisionnement en eau des chantiers de construction, les systèmes de drainage temporaires et les projets d'ingénierie à court terme.

Par rapport aux solutions de pipelines permanentes, elle offre des avantages en termes de contrôle des coûts, de rapidité d'installation et de flexibilité lorsque les pipelines doivent être déplacés ou retirés une fois le projet terminé.

5. Applications structurelles légères

Les tuyaux en acier soudés en spirale à paroi mince peuvent également être utilisés dans des applications structurelles légères telles que les grandes fondations de serres, les colonnes de support, les supports temporaires et les structures auxiliaires industrielles.

Cependant, il convient principalement aux applications porteuses non primaires et ne doit pas remplacer les tubes de construction lourds en acier dans les projets nécessitant une résistance mécanique élevée ou des conditions de charge extrêmes.

6. Transport de fluides industriels à basse pression

Les tuyaux en acier SSAW à paroi mince peuvent être utilisés pour les systèmes de transport de fluides industriels à basse pression, y compris les conduites d'eau en circulation, les conduites de branchement de chauffage et le transport de liquides industriels en général.

Pour les applications avec une pression de service inférieure à 1,6 MPa, ce produit offre un équilibre pratique entre performances, efficacité d'installation et coût du projet.

Processus de fabrication

1. Préparation des bobines d’acier et traitement des bords

La production de tuyaux en acier soudés en spirale à paroi mince commence par des bobines d'acier laminées à chaud de haute qualité. Les bobines d'acier sont déroulées, nivelées et traitées par fraisage des bords pour garantir des dimensions de formage précises et des conditions de soudage stables.

Une bonne préparation des matières premières contribue à améliorer la précision des tuyaux, la cohérence du soudage et la fiabilité globale du produit.

2. Processus de formage en spirale

Pendant la production, la bande d'acier traitée entre dans l'équipement de formage et est continuellement façonnée en une structure de tube en spirale selon l'angle de formage conçu.

La technologie de formage en spirale permet aux fabricants de produire des tubes en acier de grand diamètre avec des spécifications flexibles tout en maintenant une utilisation efficace des matériaux.

3. Soudage à l’arc submergé double face

Les coutures en spirale internes et externes sont soudées à l'aide de la technologie de soudage à l'arc submergé double face.

Cette méthode de soudage offre une pénétration profonde, une résistance de soudure stable et de bonnes performances mécaniques. Le processus de soudage garantit que le joint en spirale peut résister à une pression de fonctionnement et à des conditions de service normales.

4. Tests non destructifs et inspection de la qualité

Après le soudage, les tuyaux en acier SSAW à paroi mince sont soumis à des procédures d'inspection strictes, notamment des tests par ultrasons, une inspection aux rayons X, des mesures dimensionnelles et une vérification de la qualité de la soudure.

ZHONGTIAN suit des procédures d'inspection contrôlées pour garantir que chaque tuyau répond aux exigences du client en matière de résistance, de précision et de fiabilité.

5. Test de pression hydraulique

Des tests hydrauliques sont effectués sur les tuyaux finis pour vérifier la résistance à la pression et les performances en matière de fuite.

Les tuyaux sont testés dans des conditions de pression spécifiées, garantissant un fonctionnement fiable pendant le transport de l'eau et d'autres fluides à basse pression.

6. Découpe, revêtement et traitement final

Après inspection, les tuyaux sont coupés selon les longueurs requises par le client et préparés pour la livraison.

Selon différents environnements d'application, ZHONGTIAN peut fournir des solutions de protection de surface personnalisées, notamment un revêtement époxy, un revêtement IPN8710 et un revêtement anticorrosion 3PE.

Comparaison avec d'autres tuyaux en acier

1. Tuyau soudé en spirale à paroi mince vs tuyau soudé en spirale à paroi épaisse

Les tuyaux en acier soudés en spirale à paroi mince sont principalement conçus pour les applications à basse pression avec une épaisseur de paroi généralement comprise entre 5 et 12 mm, tandis que les tuyaux en acier soudés en spirale à paroi épaisse sont utilisés pour des pressions plus élevées et des applications structurelles plus lourdes.

Comparés aux tuyaux soudés en spirale à paroi épaisse, les produits à paroi mince offrent un poids inférieur, une installation plus facile et une meilleure rentabilité, tandis que les tuyaux à paroi épaisse offrent une résistance à la pression plus élevée pour les environnements exigeants.

2. Tuyau soudé en spirale à paroi mince ou tuyau soudé à joint droit

Par rapport aux tuyaux soudés à joints droits, les tuyaux en acier SSAW à paroi mince présentent des avantages en termes de capacité de production de grand diamètre et de flexibilité de fabrication.

Les tubes en acier soudés en spirale peuvent atteindre des diamètres supérieurs à φ3000 mm, tandis que les tubes à joint droit ont généralement une plage de diamètres plus limitée. Par conséquent, les tuyaux en acier soudés en spirale à paroi mince sont souvent sélectionnés pour les projets d'ingénierie hydraulique et de pipelines municipaux à grande échelle.

3. Tuyaux soudés en spirale à paroi mince par rapport aux tuyaux en acier sans soudure

Comparés aux tubes en acier sans soudure, les tubes en acier soudés en spirale à paroi mince offrent une meilleure rentabilité pour les applications basse pression de grand diamètre.

Les tubes en acier sans soudure sont principalement utilisés dans les applications à haute pression et spéciales, tandis que les tubes soudés en spirale sont plus adaptés aux projets d'infrastructure nécessitant un grand diamètre, un transport économique et une installation efficace.

Protection anticorrosion et durée de vie

1. Protection des conduites d’eau enterrées

Pour les applications d'approvisionnement en eau souterraine et de drainage, les tuyaux en acier soudés en spirale à paroi mince peuvent être traités avec un revêtement époxy au goudron de houille ou un revêtement anticorrosion IPN8710.

Dans des conditions d'installation appropriées, la durée de vie attendue peut atteindre environ 15 à 20 ans en fonction de l'environnement du sol et des conditions d'entretien.

2. Protection du système de ventilation intérieure

Pour les systèmes de ventilation intérieure, d’échappement et de transport aérien industriel, la protection des surfaces comprend généralement un revêtement antirouille ou un traitement galvanisé à froid.

Cette méthode de protection offre une résistance à la corrosion suffisante pour les environnements intérieurs et peut atteindre une durée de vie d'environ 10 à 15 ans.

3. Protection des pipelines souterrains à exigences élevées

Pour les projets nécessitant une plus grande résistance à la corrosion, les tuyaux en acier SSAW à paroi mince peuvent être fournis avec un revêtement anticorrosion 3PE.

Le système de revêtement en polyéthylène à trois couches offre une protection améliorée contre l'humidité, la corrosion du sol et les facteurs environnementaux externes, avec une durée de vie potentielle de 25 à 30 ans dans des conditions appropriées.

Guide de sélection

1. Sélectionnez en fonction de la pression de service

La sélection de tuyaux en acier soudés en spirale à paroi mince doit d'abord tenir compte de la pression de fonctionnement du système de canalisation.

Pour les applications avec une pression de service ≤ 1,6 MPa, les tubes en acier soudés en spirale à paroi mince conviennent généralement. Pour des conditions de pression plus élevées supérieures à 2,5 MPa, des tuyaux en acier soudés en spirale à paroi épaisse ou d'autres solutions de tuyaux à haute résistance sont recommandés.

2. Sélectionnez en fonction du diamètre et de l'épaisseur de la paroi

L'épaisseur de paroi requise doit être sélectionnée en fonction du diamètre du tuyau, des conditions de fonctionnement et de l'environnement d'installation.

Par exemple, les canalisations DN600 utilisent généralement une épaisseur de paroi de 6 à 8 mm, les canalisations DN1000 utilisent généralement une épaisseur de paroi de 8 à 10 mm et les canalisations DN1500 ou de diamètre supérieur nécessitent généralement une épaisseur de paroi de 10 à 12 mm.

3. Sélectionnez en fonction de la qualité du matériau

Le Q235B est couramment sélectionné pour les applications générales de pipelines basse pression en raison de ses performances équilibrées et de son avantage en termes de coût.

Le Q355B convient aux projets nécessitant une résistance plus élevée, tandis que le L245 est couramment utilisé pour les applications de transport par pipeline où des normes de matériaux spécifiques sont requises.

4. Applications non recommandées

Les tuyaux en acier soudés en spirale à paroi mince ne sont pas recommandés pour les oléoducs et gazoducs à haute pression, les systèmes de vapeur à haute température, les pieux porteurs lourds ou les environnements chimiques hautement corrosifs.

Pour ces applications, les clients doivent sélectionner des tubes en acier présentant des pressions nominales plus élevées, des propriétés mécaniques plus solides ou une résistance à la corrosion spécialisée.

Pourquoi choisir les tuyaux en acier soudés en spirale à paroi mince ZHONGTIAN ?

1. Capacité professionnelle de fabrication de tuyaux en acier

ZHONGTIAN est un fabricant et fournisseur professionnel de tuyaux en acier soudés en spirale à paroi mince en Chine, fournissant des solutions de tuyaux en acier SSAW personnalisées pour les clients internationaux.

Avec une expérience de production professionnelle et des processus de fabrication matures, ZHONGTIAN prend en charge différents projets d'ingénierie, notamment les infrastructures municipales, les pipelines industriels et les systèmes de transport par eau.

2. Solutions de produits personnalisées

ZHONGTIAN peut fournir des solutions personnalisées en fonction des exigences du projet, notamment le diamètre du tuyau, l'épaisseur de la paroi, la longueur, la qualité du matériau et le traitement anticorrosion.

Cette flexibilité permet aux clients d'obtenir des produits de tuyaux en acier SSAW à paroi mince adaptés à différents environnements d'exploitation.

3. Système de contrôle de qualité strict

De l'inspection des matières premières aux tests du produit final, ZHONGTIAN applique des procédures strictes de gestion de la qualité tout au long du processus de production.

Chaque tuyau est fabriqué avec une technologie de soudage contrôlée, des procédures d'inspection et des normes de test pour garantir une qualité stable et des performances fiables.

FAQ

1. Des tuyaux en acier soudés en spirale à paroi mince peuvent-ils être utilisés pour les structures de serre ?

Les tuyaux en acier soudés en spirale à paroi mince peuvent être utilisés pour les grandes fondations de serres ou les colonnes de support où un support structurel de plus grand diamètre est requis.

Cependant, les cadres de serres ordinaires utilisent généralement des tuyaux ronds galvanisés ou des tuyaux ovales plus petits, car ils sont plus légers, plus faciles à installer et plus économiques pour la construction d'une serre standard.

2. Quelle est la différence entre les tuyaux en acier SSAW à paroi mince et les tuyaux galvanisés ?

Les tuyaux en acier SSAW à paroi mince sont principalement conçus pour le transport de fluides à basse pression de grand diamètre et les applications structurelles légères.

Les tuyaux galvanisés sont généralement des tuyaux de plus petit diamètre utilisés pour les systèmes d'eau, les échafaudages, les structures de serre et les applications de construction générale. Les deux produits répondent à des objectifs d'ingénierie différents.

3. Les tuyaux en acier soudés en spirale à paroi mince se déformeront-ils facilement ?

Les tuyaux en acier soudés en spirale à paroi mince qualifiés ont une rigidité annulaire et une résistance à la déformation suffisantes lorsqu'ils sont correctement sélectionnés et installés.

Dans des conditions normales de fonctionnement enterrées ou hors sol, le tuyau peut maintenir des performances stables. Cependant, il ne doit pas être utilisé au-delà de sa plage de pression conçue ou dans des environnements très chargés et hautement corrosifs.
